產品概述

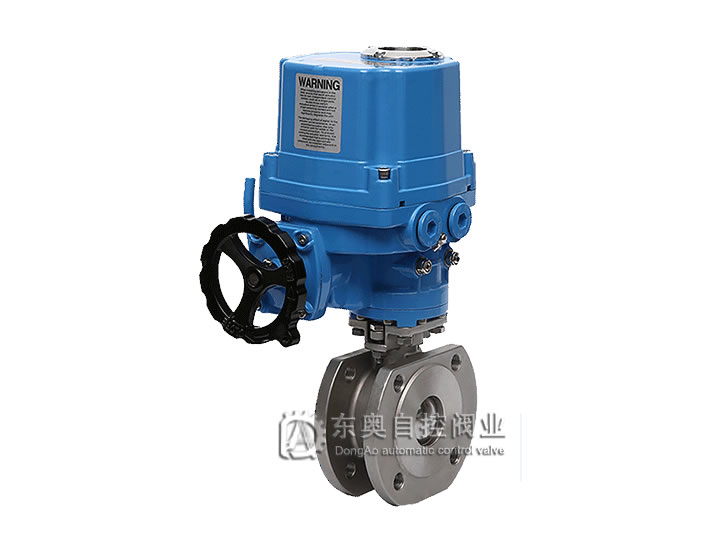

防爆電動薄型球閥采用角行程電動執行器與超薄球閥閥體組成，也可稱為電動超薄球閥。主要適用于兩位切斷、調節的場合。球閥與執行機構的連接采用直連方式，電動執行機構內置伺服系統，無須另配伺服放大器，輸入4-20mA信號及220VAC電源即可控制運轉。電動對夾球閥具有連線簡單，結構緊湊、尺寸小、重量輕、阻力小、動作穩定可靠等優點。電動超薄球閥是參照意大利產品的特點，與普通球閥相比，具有結構長度短、重量輕、安裝方便、節省材料等優點。此外，閥座采用彈性密封結構，密封可靠，啟閉輕松。電動對夾球閥設有耐火結構，萬一發生火災時，仍然能夠可靠操作并具有良好的密封性。
技術參數
|
公稱通徑
|
DN10～150mm
|
|
公稱壓力
|
PN1.6 2.5 4.0 6.4 31.5MPa（定制）
|
|
泄漏量
|
軟密封：零泄漏
|
硬密封：≤額定流量的10-5
|
|
執行機構
|
可另配EI-TORK，EXI-TORK等系列電子式電動執行機構
|
|
流量特性
|
快開特性
|
|
可調范圍
|
DN10-80
|
DN100-150
|
|
250：1
|
350：1
|
|
閥體形式
|
整體式鍛造、整體式鑄造
|
|
連接形式
|
超薄法蘭式、對夾式
|
|
閥芯形式
|
"O"型球形閥芯
|
|
密封填料
|
V型聚四氟乙烯填料、柔性石墨填料等
|
|
基本誤差
|
±1%
|
|
死區
|
≤1%
|
|
回差
|
≤1%
|
|
適用溫度
|
密封面
|
|
PTFE≤180℃、PPL≤300℃、硬密封≤450℃
|
執行器技術參數
|
執行器類別
|
引進型EI-TORK系列執行器參數
|
引進型EXI-TORK系列執行器參數
|
|
電源電壓
|
標準：220V AC單相 可選：110V AC 單相、380/440V AC 三相、24V/110V/220V DC
|
|
輸出力矩
|
50N·M～2000N·M
|
50N·M～4000N·M
|
|
動作范圍
|
0～90° 0～360°
|
0～90°、0°～270°可選
|
|
控制方式
|
開關到位燈（開關兩位控制）、無源觸點信號、1/5K電位計、智能調節（4～20mA模擬量信號控制）
|
|
動作時間
|
15秒/30秒/60秒
|
18S～112S
|
|
保護裝置
|
過熱保護
|
內置過熱保護、過載保護
|
|
環境溫度
|
-30°～60°
|
-20℃～+70℃
|
|
手動操作
|
同附帶手柄操作
|
機械離合機構，配手輪操作
|
|
機械限位
|
電氣、機械二重限位
|
電氣、機械二重限位
|
|
防護等級
|
IP65
|
IP65、IP67、可定制IP68
|
|
防爆等級
|
無防爆
|
ExdⅡ BT6，ExdⅡ CT5
|
|
位置測量
|
可選裝開關或電位計
|
電位計、比例控制單元
|
|
驅動電機
|
8W/E
|
鼠籠式異步電機
|
|
進線接口
|
2個 G1/2〞M18*1.5
|
2個 PF 3/4”
|
|
殼體材料
|
鋁合金
|
鋁合金
|
|
外涂層
|
干粉，環氧聚酯，具有超強防腐功能
|
（1）功能強勁：智能型、調節型、開關式。
（2）體積小巧：體積僅相當于同類產品的35%左右。
（3）使用方便：采用單相電源，接線簡單；采用球型凸出結構，使觀察更方便；免加油免點檢、防水防銹、任意角度安裝。
（4）保護裝置有雙重限位、過熱保護、過載保護。全行程時間15秒、30秒、45秒、60秒。及帶手動功能。
（5）智能數控：內置模塊采用先進計算機單片及智能控制軟件直接接收計算機或工業儀表等輸出的標準信號（4-20mA DC /1-5VDC）實現閥門開度的智能控制和準確定位。
零件材料
|
零件名稱
|
材料
|
|
閥體
|
WCB
|
304（CF8）
|
316（CF8M）
|
316L（CF3M）
|
|
球體
|
2Cr13+氮化處理
|
304
|
316
|
316L
|
|
閥桿
|
2Cr13
|
304
|
316
|
316L
|
|
閥座密封圈
|
PTFE、碳素纖維＋PTFE、對位聚苯
|
|
填料
|
V型PTFE、柔性石墨
|
|
零件名稱
|
材料
|
|
閥體
|
WCB
|
304（CF8）
|
316（CF8M）
|
316L（CF3M）
|
|
球體
|
2Cr13+氮化處理
|
304
|
316
|
316L
|
|
閥桿
|
2Cr13
|
304
|
316
|
316L
|
|
閥座密封圈
|
PTFE、碳素纖維＋PTFE、對位聚苯
|
|
填料
|
V型PTFE、柔性石墨
|
性能規范
|
公稱通徑DN（mm）
|
DN15-150
|
|
公稱壓力
|
PN（MPa）
|
1.6
|
2.5
|
4.0
|
6.4
|
|
試驗壓力
|
強度試驗
|
15.0
|
24.0
|
37.5
|
48.0
|
|
密封試驗
|
11.0
|
17.6
|
27.5
|
35.2
|
|
低壓氣密試驗
|
0.5～0.7
|
|
適用介質
|
水、油、蒸氣、硝酸類（溫度≤200℃）、醋酸類（溫度≤200℃）
|
設計標準
|
設計與制造
|
GB12237-89、API608、API 6D、JPI 7S-48、BS5351、DIN3357
|
|
法蘭尺寸
|
JB/T74～90、GB9112～9131、HGJ44～76、SH3406、ANSI B16.5、JIS B2212～2214、DIN2543
|
|
結構長度
|
GB12221-89、ANSI B16.10、JIS B2002、NF E29-305、DIN3202
|
|
檢驗與試驗
|
JB/T 9092、API 598、GB/T13927
|
安裝尺寸
|
公稱通徑DN
|
L
|
D
|
D1
|
D2
|
n-Φd
|
H（JOX）
|
H（JHQ）
|
A（JOX）
|
A（JHQ）
|
A1（JOX）
|
A1（JHQ）
|
|
15
|
35
|
95
|
65
|
45
|
4-M12
|
291
|
350
|
155.2
|
150
|
40
|
137
|
|
20
|
38
|
105
|
75
|
55
|
4-M12
|
296
|
360
|
155.2
|
150
|
40
|
137
|
|
25
|
42
|
115
|
85
|
65
|
4-M12
|
301
|
365
|
155.2
|
150
|
40
|
137
|
|
32
|
50
|
135
|
100
|
78
|
4-M16
|
311
|
380
|
195
|
180
|
40
|
137
|
|
40
|
60
|
145
|
110
|
85
|
4-M16
|
318
|
400
|
195
|
180
|
40
|
137
|
|
50
|
70
|
160
|
125
|
100
|
4-M16
|
326
|
420
|
234
|
200
|
40
|
137
|
|
65
|
95
|
180
|
145
|
120
|
4-M16
|
336
|
430
|
234
|
200
|
40
|
137
|
|
80
|
118
|
195
|
160
|
135
|
8-M16
|
363
|
470
|
271
|
220
|
40
|
137
|
|
100
|
140
|
215
|
180
|
155
|
8-M16
|
383
|
480
|
325
|
230
|
40
|
137
|
|
125
|
175
|
245
|
210
|
185
|
8-M16
|
403
|
510
|
414
|
230
|
40
|
137
|
|
150
|
210
|
280
|
240
|
210
|
8-M16
|
418
|
510
|
420
|
230
|
40
|
137
|
產品選型
（1）閥體參數：公稱通徑、工作壓力、工藝介質、使用場合、閥體材料等系列參數。
（2）執行器參數：電源電壓、控制方式（開關型，調節型）、控制信號（4-20mA，1-5V）、作用方式（電-開式，電-關式）。
產品用途
防爆電動球閥是一種轉角90°的旋轉類球閥，密封性能優良，流通能力大，流阻系數小，結構簡單、維修方便、使用壽命長，閥體通道和連接管徑相等并成一直徑，介質幾個可以毫無損失的流過。配用ODL、EXI-TORK等高性能執行機構、產品通常用于密封要求嚴格的場合，除控制氣體、液體、蒸汽介質外，還適宜控制污水和含有纖維性雜質的介質，廣泛用于石油、化工、冶金、輕工、造紙、電站、制冷等工作領域。
|
客戶采購清單請傳真至 0510-81812322，或來電咨詢 17768309646 18550574008
客戶對產品有特殊要求，須在訂貨合同中提供詳細說明：
